Для нормальной работы бытовых приборов нужно, чтобы напряжение в электросети не выходило за допустимые пределы. Слишком низкое приводит к тому, что приборы работают неправильно или не работают совсем. Слишком высокое может повредить домашнюю технику или полностью вывести ее из строя. Разберемся, каким должно быть напряжение и как его измерить самостоятельно.



Нормы напряжения в домашней сети

Нормы напряжения в электросетях наших домов прописаны в ГОСТ 29322-2014. Согласно этому документу, напряжение в однофазной сети должно быть равно 230 В ± 10 %, в трехфазной — 400 В ± 10 %.

Если напряжение в розетке меньше 207 или больше 253 В, значит, где-то в электрической сети непорядок. Проблемы могут быть из-за неисправности внутридомовой (внутриквартирной) электропроводки или неполадок в общей сети. В обеих ситуациях стоит незамедлительно вызвать электриков — без специальных знаний определить проблему не получится.

Для защиты электрических приборов от слишком высокого или слишком низкого напряжения установите в распределительном щитке реле. Если величина напряжения выйдет за допустимые пределы, оно отключит нагрузку и подключит ее снова, когда параметры питания вернутся к допустимому значению.

Способы измерения напряжения

Для контроля и измерения напряжения используют вольтметр. Но можно это сделать любым прибором, предназначенным для измерения переменного напряжения с пределом измерения не меньше 400 В.

Вольтметр аналоговый EKF PROxima
Вольтметр аналоговый EKF PROxima
Вольтметр аналоговый EKF PROxima

На практике можно использовать:

  • модульный вольтметр, установленный в распределительном щитке
  • умную розетку с вольтметром
  • мультиметр

Зачем дома мультиметр и как им пользоваться

Разновидности мультиметров

Мультиметр — прибор, с помощью которого можно измерять силу и напряжение электрического тока и сопротивление проводников. Мультиметры бывают цифровыми и аналоговыми. Цифровые приборы отображают результаты измерений на дисплее, их показания нагляднее. Аналоговые оснащены стрелочным индикатором.

Цифровые мультиметры разных моделей могут различаться в деталях, но основные части и органы управления у всех одинаковые. На корпусе мультиметра расположены: цифровой дисплей, переключатель режимов работы и выбора пределов измерений, гнезда для подсоединения щупов. Прибор питается от батарейки.

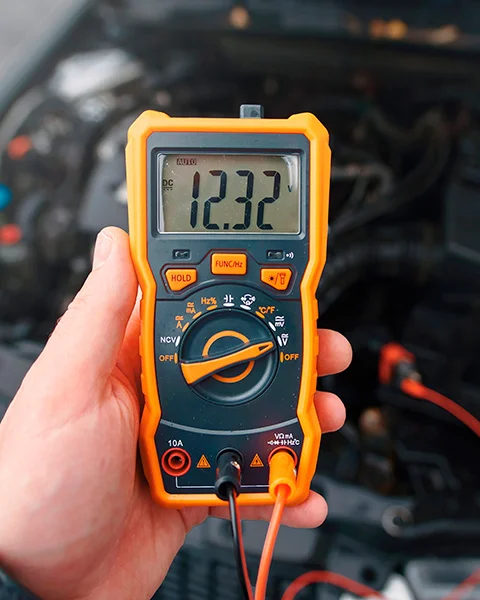

Мультиметр.
Прочитать ещё статью:  Современный палисадник — это элемент дизайна придомовой территории

У некоторых моделей мультиметров есть токовые клещи, они выглядят как раздвижные скобы. С их помощью можно измерить силу тока, не разрывая провод — для этого его охватывают клещами.

Условные обозначения мультиметра

Чтобы правильно и безопасно измерить напряжение, силу тока или сопротивление, на панели приборов нужно выбрать соответствующий режим и предел измерений — максимально допустимое значение измеряемого параметра. Режим измерений обозначен на панели значками и буквами, предел — цифрами.

Обозначения на панели мультиметров разных моделей могут различаться.

Обозначения режимов мультиметра

ЗначокЗначение
измерение напряжения переменного тока
измерение напряжения постоянного тока
измерение силы переменного тока
измерение силы постоянного тока
измерение сопротивления

Кроме измерения этих показателей, у мультиметров есть дополнительные функции: режим тестирования транзисторов, прозвонки, проверки емкости конденсаторов и другие. Для работы с бытовой электрической сетью большинство этих режимов не нужно.

Как измерить напряжение

Перед началом измерений внимательно осмотрите щупы мультиметра — на изоляции не должно быть никаких повреждений. Если они есть, прибором пользоваться нельзя.

Измерение напряжения проводите в таком порядке:

  1. Подключите щупы к мультиметру: черный вставьте в гнездо COM, красный — в гнездо V.
  2. Переключатель режимов работы мультиметра переведите в положение ACV или V~, предел измерений выберите 750 (или другой, но не меньше 400). На дисплее загорится цифра 0.
  3. Вставьте щупы в гнезда розетки.
  4. Прочтите результат измерения на цифровом дисплее.
  5. Выньте щупы из розетки и выключите прибор — поставьте переключатель режимов в положение OFF.


Зачем определять силу тока в розетке

Напряжение присутствует в розетке постоянно, а вот электрический ток возникает только при включении в розетку какого-либо электроприбора: лампочки, утюга, холодильника. Сила тока, протекающего через розетку, зависит от мощности подключенного к ней прибора — чем он мощнее, тем больше потребляемый ток.

Прочитать ещё статью:  Флорариум своими руками: ТОП-20 мини-садов для начинающих

Чтобы розетка не вышла из строя, в нее можно включать прибор, который потребляет меньший ток, чем она может пропустить. Иначе ее контакты сильно нагреются, это может привести к пожару. Например, к розетке на 10 А нельзя подключать духовой шкаф на 14 А, но можно подключить термопот или кофеварку на 7 А. Предельная сила тока указана на корпусе розетки.

Бытовые розетки рассчитаны на ток не больше 10 или 16 А

Если к розетке подключено несколько электроприборов, то вместе они должны потреблять тока не больше, чем способна пропустить розетка. Например, одновременно с аэрогрилем (6 А) к розетке на 10 А можно подключить светильник (0,2 А), но нельзя пароочиститель (7 А) или электрочайник (8 А).

Если вы используете удлинители, то ориентироваться нужно на тот прибор, пропускная способность которого меньше. Например, если розетка рассчитана на 10 А, а удлинитель на 16 А, то подключаемая техника должна потреблять не больше 10 А в сумме.

Лампа настольная Эра

Смотреть

Если мощность прибора известна (ее указывают в перечне технических характеристик в паспорте), потребляемую им силу тока можно рассчитать. Для этого мощность нужно разделить на напряжение питания.

Утюг мощностью 1600 Вт потребляет ток: 1600 ÷ 220 = 7,3 (А). Его можно включать в розетку, рассчитанную на 10 или 16 А.

Проточный водонагреватель мощностью 3500 Вт потребляет ток: 3500 ÷ 220 = 15,9 (А). Его можно эксплуатировать только с розеткой, рассчитанной на 16 А.

Если мощность прибора неизвестна, ее можно рассчитать по величине потребляемого тока. Для этого нужно умножить ток на напряжение — получим значение в В.

Измерение силы тока в розетке

На практике необходимость определить силу тока в розетке возникает не так часто. Это можно сделать с помощью мультиметра с токовыми клещами и небольшого удлинителя, с кабеля которого снята внешняя изоляция (внутренняя изоляция должна быть целой!).

Токовые клещи при измерении охватывают один проводник.
Прочитать ещё статью:  Как выбрать систему водоочистки для частного дома

Подключите удлинитель к сети, а к нему — прибор, мощность которого нужно определить. Затем измерьте силу тока в следующем порядке:

  1. Включите питание прибора.
  2. Переключатель режимов работы мультиметра переведите в АСА или A~ (зависит от модели), предел измерений выберите 20 А или больше. На дисплее загорится цифра 0.
  3. Пропустите один из проводников через токовые клещи.
  4. Прочтите результат измерения на цифровом дисплее.
  5. По окончании измерений выключите прибор — переведите переключатель режимов в OFF.

Встречаются мультиметры без токовых клещей, которыми тоже можно измерить силу переменного тока — для этого нужно разорвать цепь питания. Чтобы это сделать, изготовьте небольшой удлинитель с вилкой и двумя розетками. Все компоненты соедините последовательно, как показано на рисунке.

Источник: petrovich.ru

Измерения проводите в таком порядке:

  1. Подключите щупы к мультиметру: вставьте их в гнезда, обозначенные символами COM и A.
  2. Переключатель режимов работы мультиметра переведите в AC или A~, предел измерений выберите с запасом (не меньше 20 А).
  3. Включите электроприбор, потребление которого измеряете, в розетку, щупы мультиметра вставьте в гнезда второй розетки. Включите вилку удлинителя в сеть питания. Включите электроприбор.
  4. Прочтите результат измерения на цифровом дисплее, выключите электроприбор. Нежелательно долго держать мультиметр под током больше 10А — он может выйти из строя.
  5. Отключите удлинитель от сети. Выньте щупы из розетки и выключите мультиметр — поставьте переключатель режимов в OFF.

Резюме

Нормальное напряжение в бытовой электросети — 230 В ± 10 %. Если оно выходит за эти пределы, значит, где-то в сети есть неисправность. Для ее устранения нужно вызвать электрика из управляющей компании или электроснабжающей организации.

Измерить напряжение в розетке можно с помощью мультиметра. Для этого выберите режим измерения напряжения переменного тока, установите предел измерения не меньше 400 В, вставьте щупы прибора в розетку и прочитайте на дисплее результат. Если напряжение в розетке меньше 198 или больше 242 В, в сети неполадки.
